差压变送器

发布时间：2021-06-02 20:58:41

◆特点

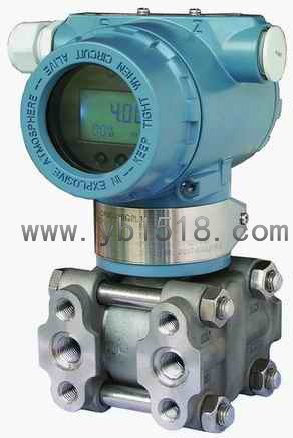

　　HD1151/3351DP差压变送器设计精巧，具有防爆和全天候结构。安装、使用和调校都很方便且简单。接线端子和放大线路放置在上部的可密闭的电气腔室中，且彼此相互隔开。所以现场接线时，放大器仍在密封状态下工作。放大线路有反极性保护，防止由于接错而损坏变送器。1151工作时的容积变化量小于0.16毫升，可防止被测介质液柱过大变化，因而可不需为补偿容积变化量而增置冷凝器或液位筒。采用钽、哈氏合金（Hastelloy）和蒙乃尔(Monel)合金等防腐性材料，以适应腐蚀性介质的测量。采用集成电路元件和接插式印制电路板，使得故障少，维修方便，减少了备品备件，降低了维修成本。

◆工作原理

　　被测介质的压力通过δ室的隔离膜片（LT和带1199的DP/GP远传变送器则是被测压力先经过一次隔离膜片和充满硅油或氟油的全密封的毛细管系统再被传到δ室的隔离膜片）和其中的灌充油传到中心的测量膜片上。除AP型绝对压力变送器，其测量膜片的另一侧是绝对真空基准点外，其它品种的测量膜片的另一侧不是大气压力，就是被测差压的低压侧。测量膜片是一种预张紧的弹性元件，其位移与被测介质的压力成正比，最大的位移只有0.10mm，测量膜片的位置由它两侧的电容固定极板检测出来。测量膜片和两电容固定极板的差动电容被放大电路线性地转换成4～20mADC的二线制电流信号。

◆选型方式

HD1151/3351DP	差压变送器
	代码	量程范围KPa
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-1170～6890
		代码	输出
		E	4-20mA
		S	智能式
			代号	结构材料
				法兰和接头	排气/排液阀	隔离膜片	灌充液体
			22	316不锈钢	316不锈钢	316不锈钢	硅油
			23	316不锈钢	316不锈钢	哈氏合金C
			24	316不锈钢	316不锈钢	蒙乃尔
			25	316不锈钢	316不锈钢	钽
